Термопары платиновые ТПП, ТПР-0679.

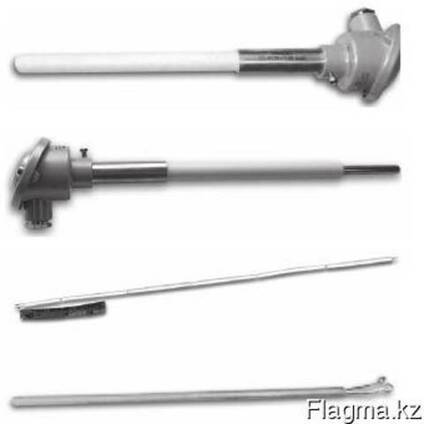

Термопары платиновые ТПП, ТПР-0679. - фото 1
Обновлено: 18 июня 2019, 09:49

Термопары платиновые ТПП, ТПР-0679.

Цена по запросу
Скринтовский Василий Владимирович
директор
Кострудстрой, ТОО,  Рудный, KZ
на Флагма с 9 декабря 2015

Описание

Предприятием выпускаются со следующими номинальными статическими характеристиками (НСХ) преобразования по ГОСТ Р8.585-2001: — ТПП(S),(R) с термоэлектродами ПлТ/ПР-10 (13) по ГОСТ 10821-2007;
- ТПР (В) с термоэлектродами ПР-6/ПР-30 по ГОСТ 10821-2007.
Бескорпусные термопары типа ТПП обладают достаточной устойчивостью в окислительной среде до 1300°С, однако водород, сера, углеродосодержащие газы и металлические примеси (свинец, цинк, медь,
железо), а также фосфор, кремний и мышьяк приводит к изменению ее НСХ и ухудшению механических свойств. Бескорпусные термопары типа ТПР с интервалом рабочих температур до 1600°С, имеет несколько меньшую по сравнению с ТПП термо-ЭДС и более высокую стойкость к охрупчиванию. Их не рекомендуется применять в восстановительных средах при температуре свыше 1200°С.
Бескорпусные термопары выпускаются с керамическими изоляторами в виде бус (гибкие) ТПП/1-0679-01Б и ТПР/1-0679-01Б и в виде сплошной двухканальной изолирующей соломки ТПП/1-0679-01С (СО) и ТПР/1-0679-01С (СО). Последние в основном используются как сменные термовставки для термопар с защитными чехлами. Применение сплошной (без разрывов) керамической соломки повышает надежность и стабильность термопар за счет уменьшения загрязнений и исключения переноса родия с одного термоэлектрода на другой.

Срок эксплуатации термопары зависит от диаметра электродов, воздействующей на них температуры объекта, качественного состава защитной арматуры и химического состава измеряемой среды.
Т. к. стоимость платиновых электродов значительная, а распределение температуры контролируемой среды по длине термопары изменяется (обычно нелинейно) от максимальной у рабочего конца до ком-
натной у головки, предприятием выпускаются термопары с переменным сечением по длине.

В обозначении таких термопар указываются диаметр и длина термоэлектродов. Например, бескорпусная термопара с НСХ ТПП(S) монтажной длиной L=1000мм с керамическим изолятором в виде
сплошной двухканальной соломки из Альсинта длиной L=1000мми термоэлектродами ПлТ диаметром 0,5мм и Пр-10 диаметром 0,4мм на длине 300мм с электродами диаметром 0,2мм на остальной
длине будет иметь обозначение при заказе ТПП/1-0679-01C (s) 0,5/0,4х300 0,2/0,2х700.

Реальная длина платиновых электродов бескорпусных термопар больше монтажной длины L на величину L1 необходимую для подключения электродов к вторичным приборам или клеммной колодке
термопары, длина выводов L1 составляет для термопар с изоляторами в виде бус 20 мм, при L=40-1000 мм и L1=50 мм при L>1000 мм и L1=100 мм для термопар с изолятором в виде соломки.
Для повышения надежности работы термопар бескорпусные термопары помещают в один или два керамических чехла, которые защищают её от агрессивной высокотемпературной среды. Механическая прочность и стойкость к изменениям температуры керамических чехлов ниже, чем у металлических, поэтому монтаж и демонтаж их необходимо выполнять осторожно при медленном нагреве и охлаждении. В целом подбор материала защитного чехла или комбинации чехлов индивидуален для каждого предприятия, зависит от химического состава среды и температуры. Керамические чехлы
могут быть газопроницаемые (пористые) и газонепроницаемые. Газонепроницаемые чехлы хорошо защищают термоэлектроды, но более подвержены резким изменениям температуры и могут при этом
повреждаться, поэтому газонепроницаемый чехол помещают в пористый наружный чехол, который лучше держит перепады температуры и сдерживает воздействие на него агрессивной среды. При изготовлении термопар используются импортные керамические чехлы производства Германии. В качестве газопроницаемых (пористых) чехлов используются чехлы из силлимантина 60
(KER 530), которые используются в качестве наружных защитных чехлов с температурой эксплуатации до 1400°С. В качестве газонепроницаемых чехлов используются чехлы из «массы Пифагор 610»
(KER 610) с температурой эксплуатации 1400°С и Альсинт 99,7 (KER 710) с температурой эксплуатации до 1700°С.
